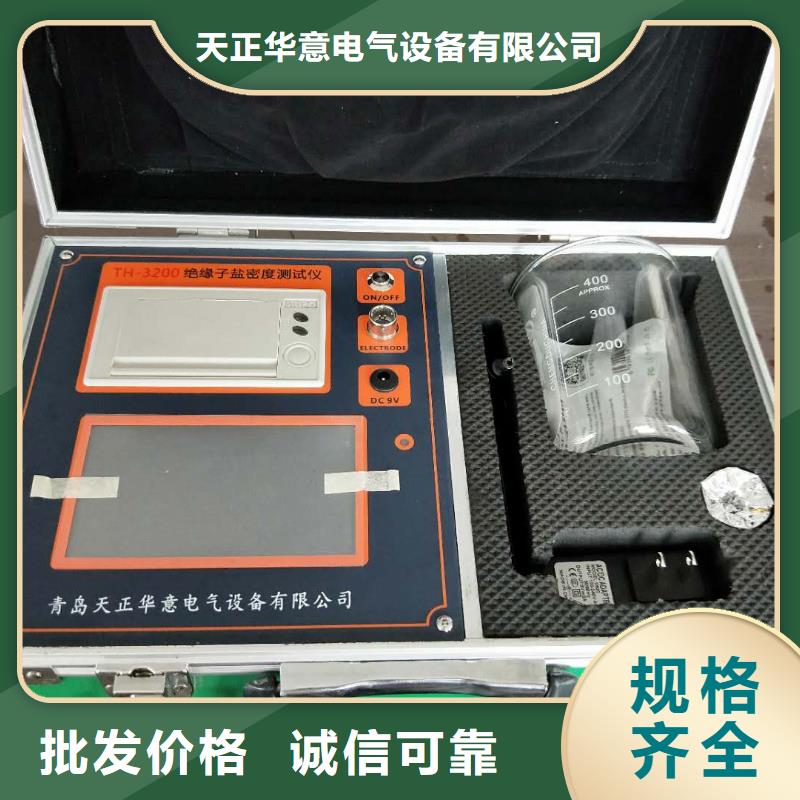

绝缘子盐密度测试仪 操作说明在进行绝缘子灰密度盐密度污秽检测时，首先要使用蒸馏水对绝缘子进行清洗，然后使用清洗后的溶液进行灰密度盐密度等污秽的测量，测量完成之后根据需求保存或打印测试结果。使用排水功能将被测溶液排出并对仪器的检测口进行清洗。各项功能的具体操作步骤如下：3.1清洗绝缘子首先准备好被测绝缘子和一定体积蒸馏水（一般用500mL），用蒸馏水将被测绝缘子片表面污秽冲洗干净（图1），冲洗过程中避免蒸馏水洒出。图3.1清洗绝缘子3.2灰密度盐密度污秽测量图3.2将清洗绝缘子后的溶液搅匀，从中取500mL倒入仪器的检测口如上图，将500mL溶液全部倒入注意不要洒在仪器操作面板上。图3.3按下开机按钮使仪器开机，仪器开机，显示器显示图3.3操作界面，在溶液体积选项框中选择冲洗绝缘子所用蒸馏水的体积（如图3.4）。图3.4在“参数”中绝缘子型号选项框里选择被测绝缘子片型号（图3.5），如果没有该型号则点按“修改型号”-“修改总表面积”，自定义修改绝缘子型号和总表面积，按“确定”即可。

绝缘子盐密度测试仪装置结构及原理2.1 装置结构交流接地故障查找仪由系统分析仪、支路探测仪、采集器三部分组成。2.2 测试原理2.2.1 交流中心点不接地系统障查找原理(IT系统)该装置采用低频小信号的原理对被测系统进行绝缘分析与故障定位。在对交流不接地系统绝缘故障进行查找时，将分析仪上标示的L1，L2，L3及地线对应的接入被测系统，分析仪会向被测系统施加一低频小信号来计算系统总的对地绝缘电阻，如下图示：交流不接地系统绝缘故障分析原理图如上图示，信号源Signal产生的电压变化幅值为U1，此时，B点对地的电压变化幅值为U2，根据R1与Rx两端的电压与电阻比可列关系式：（U1-U2）/U2 ＝ R1/Rx可得：Rx ＝ (R1 ＊ U2) / (U1 – U2)如果分析仪检测出被测系统存在绝缘故障，则按照用户设定的频率与信号幅值启动检测信号，该检测信号在被测系统中产生的电压变化幅值为U2。在C，D，E处分别检测被测系统馈线漏电电流变化波形，C处为1＃正常馈线，D处为N＃故障馈线的故障点靠近母线一侧，E处为N＃故障馈线回路的故障点靠近负荷一侧。由于C处与E处负荷侧方向没有绝缘故障，所以其对应的电流I１与Im为零，而D处负荷侧存在故障电阻Rx,则信号源在Rx上会产生故障电流信号，该故障信号电流的频率与幅值会与信号源Signal的频率和幅值变化一致，如果信号源在Rx两端产生的电压变化幅值为U2，电流变化幅值为In,则：Rx ＝ U2 / In对于单相不接地交流系统绝缘故障查找，则只需接入L1与L2及地线即可。2.2.2 交流中心点接地系统故障查找原理（TN-S系统）对于中心点接地系统故障查找可直接采用漏电流测量的方式进行分析，如下图示：设图中L1，L2，L3三相对地电压分别为U1，U2，U3，分析C，D，E三处的电流可知，C与E处电流为零，D处电流为U3/Rx,根据这一特征可以实现该类系统的绝缘故障查找。

绝缘子盐密度测试仪输入绝缘子面积之后点按显示屏左侧搅拌按钮，仪器开始自动进行灰密度检测,检测完以后装上电导率传感器，插入容器内测出盐密度。检测结果会显示在屏幕中央。3.3排水及清洗将排水管插入箱子后侧排水孔，按下“排水”按键即可将被测溶液从排水管排出，待被测溶液全部排出后，再加入500mL蒸馏水，点按清洗按钮仪器即开始进行自动清洗，清洗完成后将蒸馏水排尽，然后恢复“排水”按键，拔出排水管。注意：排水孔在箱子后侧，插拔排水管时需要压下接口的卡扣再进行插拔，否则容易损坏排水接口。3.4测量结果打印点按“打印”按钮可将此条检测结果打印出来，执行打印操作同时仪器会自动将此条检测结果保存。3.5测量结果保存点按“保存”按钮，仪器将当前检测结果保存在仪器内部。3.6测量结果导出将U盘插入USB接口，点按“导出”按钮可将保存在仪器内部的所有数据导入到U盘。3.7时间校正点按“参数”—“设备参数”—“校时”按钮弹出时间调整波轮（图3.6），按照当前时间拨动波轮进行校时。图3.63.8固件升级点按“参数”—“固件升级”为程序升级，首先将升级包拷入U盘并将U盘插入USB孔，点按“固件升级”即可进行升级。3.9仪器充电将仪器自带充电器插入充电口，充电器指示灯亮红色说明正在充电，充电过程大约需要6小时左右，待仪器充满电之后充电器指示灯亮变为绿色。注意不要长时间充电。3.10更换打印纸按下打印机面板上方卡扣，打印机面板弹起，放入打印纸，按下打印机面板即可。
